IPX3IPX4北京摆管淋雨试验装置

更新时间:2017-05-03
产品型号:BD/BG-L08
浏览次数:1601

简要描述:IPX3IPX4北京摆管淋雨试验装置 产品用途:该产品主要用于考核电子、电工产品外壳、密封件在水试验后,或者在试验期间是否能保证该设备及元器件良好的工作性能状态,同时检测产品在运输过程或使用中可能受到侵水的影响,为产品技术标准提供可靠依据。

IPX3IPX4北京摆管淋雨试验装置

IPX3IPX4北京摆管淋雨试验装置
产品用途:该产品主要用于考核电子、电工产品外壳、密封件在水试验后,或者在试验期间是否能保证该设备及元器件良好的工作性能状态,同时检测产品在运输过程或使用中可能受到侵水的影响,为产品技术标准提供可靠依据。



型号 BD/BG-L06      摆管半径0.6M
型号 BD/BG-L08      摆管半径0.8M
型号 BD/BG-L10      摆管半径1.0M
型号 BD/BG-L12      摆管半径1.2M



一、技术参数:
 1.摆管喷水孔直径:ø0.4mm
 2.摆管摆角幅度:  ±45°、±60°、±90°、±180°(理论值)
 3.摆管半径:R600、R800、R1000、R1200
 4.摆管速度:无级调速
 5.淋雨水压:80~100KPa(可调节)
 6.水流量: 10±5%/min(可调节)
 7.试验台尺寸:ø600mm
 8.试验台转速:1r/min
 9.喷淋用水:洁净的软质自来水
10.电源要求:AC380(±10%)V/50HZ  三相五线制.

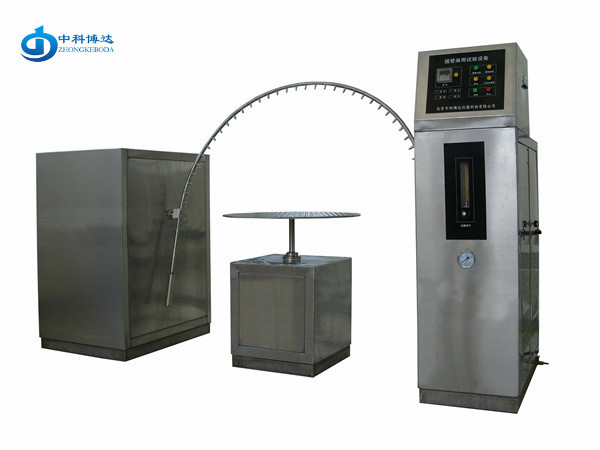

二、IPX3IPX4北京摆管淋雨试验装置装置结构: 设备是由摆管支架、摆管传动、工作旋转台、电气控制四部分组成,其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作;



三、工作原理:
 1.摆管摆动:通过步进电机、PLC(进口件)驱动减速器、通过可编程逻辑控制器设定自动完成;
 2.工作台旋转:电机带动涡轮减速旋转,从而达到工作台旋转速度;
 3.喷嘴:根据试件的大小,决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴,喷孔可根据标准要求的孔径随时更换,以使射出的水滴均匀流量充足;
 4.水道:敞开式摆管淋雨须考虑排水,在土建时就应考虑以能迅速排放不积水为佳,另需配备相当容量的贮水池以供应试验所需;



四、符合标准:  严格参照GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006、GB/T4942.2-1993、GB7001等相关标准设计制造;



五、IPX3IPX4北京摆管淋雨试验装置服务承诺:保修十八个月,免费送货上门,在对该设备安装调试结束后,在用户现场对相关技术人员免费做相应的操作培训,人数不限。
