混合气体腐蚀试验箱结构原理
点击次数:31 发布时间:2018-12-18



   混合气体腐蚀试验箱利用气体在一定的温度和相对的湿度的环境下对材料或产品进行加速腐蚀,重现材料或产品在一定时间范围内所遭受的破坏程度。设备可以用来考核材料及其防护层的抗混合 气体腐蚀的能力,以及相似防护层的工艺质量比较,也可以用来考核某些产品抗气体腐蚀的能力。目前市面上常见的规格型号为:300LBD/FQX-300)、600LBD/FQX-600)、900LBD/FQX-900)。

     设备能在试验工作空间内达到规定的温度、湿度点,并保持恒定。在规定容积的箱体内部持续导入一定浓度的混合气体,使浓度、温度、相对湿度恒定的情况下对材料或产品进行 腐蚀试验。

     用于制造混合气体腐蚀试验箱的材料为耐腐蚀型进口PP阻燃板材,不与二氧化硫及其他几种气体起反应,不吸收几种混合气体,不影响试验结果。本设备设计工作中内外压力平衡,混合气体在箱体内匀速流动。而且设计考虑到设备的顶部,内壁及其它部位会有冷凝水的产生。因而,箱顶设计成120度最佳顶角,设备在试验过程中,冷凝水不会滴落到样品上影响试验结果。

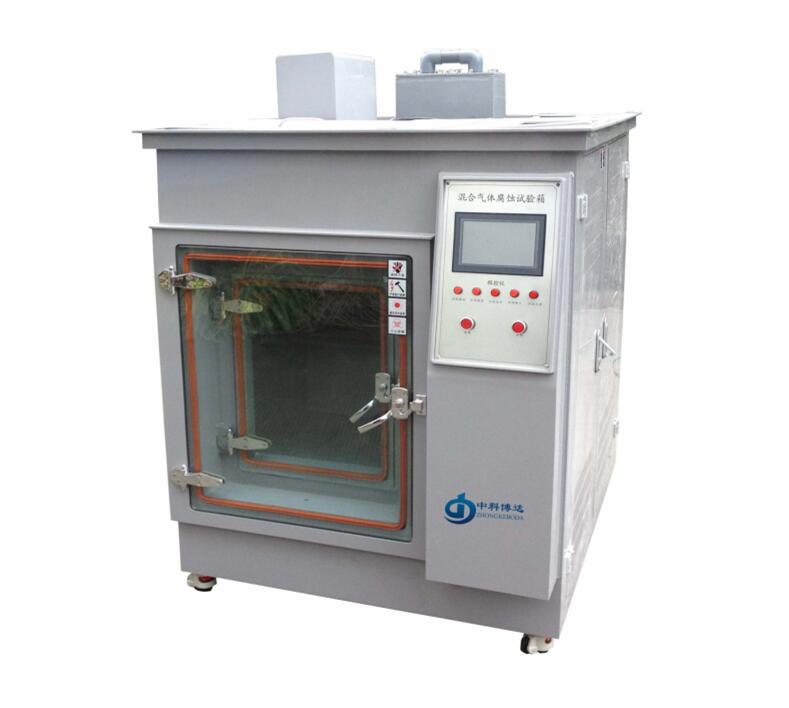

     腐蚀试验箱外形设计美观,结构合理,线条平滑、自然流畅。箱体外壳和内胆材料选用进口PP阻燃板材,外表光洁明亮无划痕,耐腐蚀、易清洗、无泄露。各种辅助配件设施同样为耐腐蚀型,结构设计合理。

     超大的箱门材料为双层玻璃,耐腐蚀硅橡胶密封,同样耐腐蚀、易清洗、无泄露。在试验过程中可以从外部清楚地观察到室内的试验状况而不影响试验结果。箱门与箱体采用耐腐 硅橡胶强效密封,防止气体外溢,避免了影响试验结果和腐蚀室内其它设备,也避免了对试验操作人员造成的伤害。

     箱体加热采用钛金属加热器,升温快,温湿度分布均匀。样品架按国家标准设计,也可采用挂钩方式。各种气体先按照要求配置成所需要的浓度,分别从钢瓶出来后经过减压,再 经耐腐蚀电磁阀控制由流量计进入混合箱体,之后和空调柜中的温湿度空气一起进入箱体底部的分流管道,均匀地从箱体内穿过,浓度换算出一定的流量值后由质量流量计控制流 量。

     混合气体腐蚀试验箱的制冷系统安装在设备的空调柜中,主要起降温和除湿的作用。设备控制系统设计于箱体右侧,操作简单。特设的腐蚀气体过滤装置能够在试验结束之后快速有效地将箱体内残余的气体过滤,余气不会对大气造成污染,操作方便。
